5V 传感器与 PLC I/O 供电：为什么小电压更怕压降和干扰

“电源端量到 5V，为什么传感器还是偶发掉线？”这是调试 I/O 回路时很常见的困惑。问题未必在电源本身：低电压系统留给线缆压降、端子接触电阻和地电位差的空间本来就小。控制柜里一切正常，设备末端一接入或某个执行机构一动作，信号又变得不稳定，往往需要把测量点从电源端移到真正的负载端。

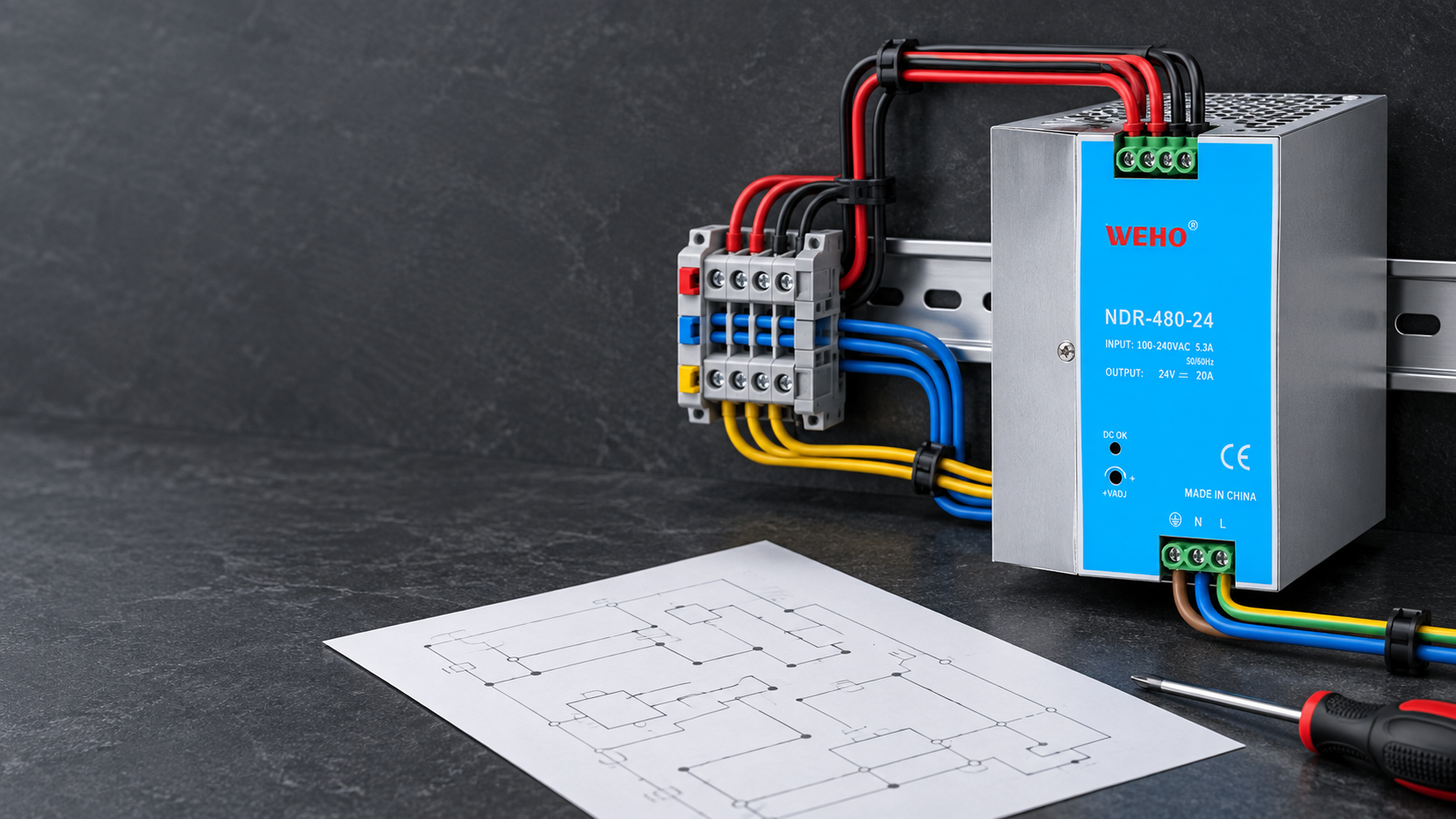

先确认“5V 到了哪里”

检查时不要只测总输出。把万用表或示波工具的观察点放在传感器供电端、PLC I/O 端和公共参考端，分别记录静态与动作瞬间的状态。若线缆很长、端子很多，哪怕每一处只多一点接触电阻，累积到末端也会改变实际可用电压。发现问题后，先复核线径、接线长度、分支方式和端子紧固状态，比直接更换更大功率的电源更有效。

信号线与动力线不要走成一条路

传感器输出、通信线与驱动电机或接触器回路平行贴走，可能把开关瞬态带进测量回路。现场布线应按系统要求分开路由，必要时采用合适的屏蔽、接地与分支方式；而公共端如何连接，也应遵循控制器和传感器的具体资料。把“供电”和“信号”分别画在接线图上，通常比事后猜测干扰源更省时间。

小负载不代表可以随便供电

传感器功耗小，不等于整个 I/O 系统对电源不敏感。多个模块同时上电、外接显示器插拔、继电器释放，都可能改变瞬态条件。选型时除了标称输出，还应把输入范围、隔离需求、安装方式和系统内的电源层级一起确认。需要查看传感器负载类型，可从 工业传感器 开始；需要整理控制端的设备条件，也可结合 温度控制器 与 选型支持 一起核对。

现场排查顺序

1. 先记录故障发生时是哪一个负载动作；
2. 在末端测供电与公共参考端；
3. 检查端子、线缆与分支是否存在明显异常；
4. 再回到控制柜确认电源输出和布线路径。

适用边界：本文是低压信号供电的通用排查框架。涉及 PLC、传感器和模块的接线方式，应以各自型号资料及系统设计要求为准。

末端测量比电源端读数更有意义

5V 回路的故障常常发生在“电源明明输出正常”的情况下。检查时，把观察点从电源端移到传感器端、I/O 端和公共参考端，并分别记录静态与负载动作瞬间。这样才能发现长线缆、接点、公共端路径或分支方式带来的变化。

干扰排查不要跳过布线图

信号线与动力线的走向、屏蔽和接地处理通常要与具体设备资料一致。出现偶发丢信号时，先确认故障是否总跟某个执行器动作、某一条线缆路径或某个外接模块相关，再调整相关部分。盲目换更大功率电源，往往会把真正的边界藏起来。

如果一个柜内同时有控制、执行和测量负载，可用 负载分组思路梳理回路；有关上电前的端子核查，见 直流输出接线的 8 项检查。
