机壳式、导轨式、开放式：先按安装场景选电源外形

同样是把交流转换成直流，电源的外形却会直接影响装配顺序和后期维护。很多项目先按功率找型号，最后才发现：线槽挡住端子、风道不通、导轨空间不够，或维修时必须拆掉半个柜子才能更换。把外形选择提前到方案阶段，往往比在柜体完成后补救轻松得多。

三种外形，先看谁来承担“保护”和“安装”

机壳式电源更适合设备内部已有固定安装面、可统一安排进出线和散热路径的场景。它的关键不是“能不能塞进去”，而是端子一侧是否有足够操作空间，以及周围部件会不会妨碍散热。

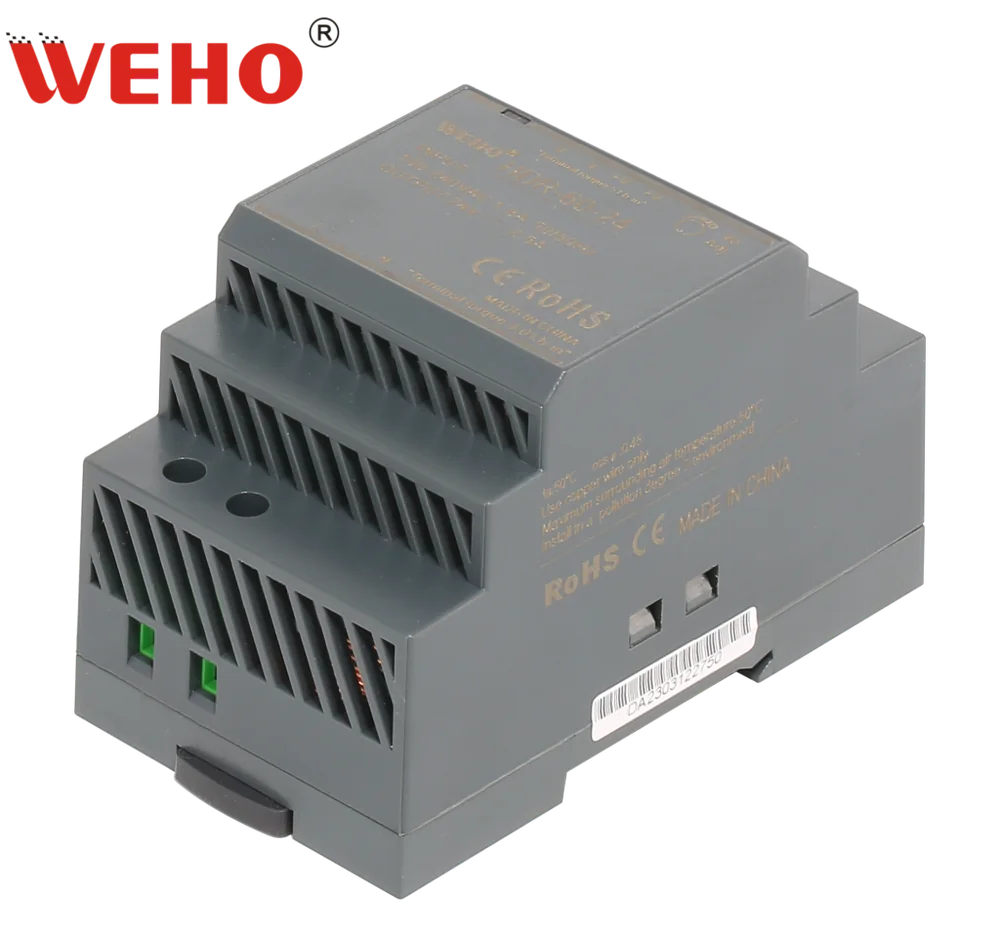

DIN 导轨式电源适合控制柜中希望按模块组织设备的项目。导轨让安装和替换更直观，但也要求提前考虑上下模块距离、线槽位置、支路保护和标识方式。可先从 DIN 导轨电源 了解产品分类，再结合柜内布局核对。

开放式方案通常需要系统本身提供明确的防护、绝缘和防触及设计，因此不能只以体积小作为选择理由。若成品会被非专业人员接触，或安装环境的粉尘、湿度条件不清楚，应在结构和电气设计中先把边界定义好。

画图时多留三处空间

• 端子前方：保证进线、压接、复紧和故障排查可以完成。
• 散热方向：避免把发热部件紧密堆叠，再用“运行后再看”处理温升。
• 维护路径：让常见更换动作不必拆除无关模块。

外形还会影响团队的装配习惯。需要经常配置或维护的模块，适合把标签和端子朝向操作面；不需要频繁触及的部分，也不能因此被塞到无法检查的位置。最好在出正式钣金图前，用实际外形尺寸或等比例样件走一遍装线、拧端子、关闭柜门和更换件的动作。这个小步骤，常能发现 CAD 图上看不出的冲突。

如果设备需要运输或在不同现场安装，固定方式也应在同一轮讨论里确认。运输中的振动、现场走线的拉力以及维护时的重复拆装，都会考验结构安排是否合理。不要等到交付前才把电源当作一个“只要能固定住”的零件；它本身就是供电、接线和维护流程的交汇点。

如果项目尚未确定柜体结构，可以先浏览 电源产品分类，把候选外形和安装草图并排讨论。最终的固定方式、防护等级、接地与安全间距，应由具备相应资格的设计和施工人员按图纸、现场条件及型号说明确认。

外形不是美观问题，而是安装问题

选择机壳式、导轨式或开放式产品前，先画出它最终所在的位置：是在成套控制柜内、设备内部的平板上，还是已有防护壳的狭小空间里。再确认接线从哪个方向进入、端子能否看清、检修时是否无需拆掉相邻部件。只有把这些条件画出来，外形选择才不会停留在“看起来装得下”。

三个容易被忽略的约束

• 相邻热源与线槽会改变产品周围的空气流动；
• 导轨位置会影响端子操作与后续扩展位置；
• 开放式结构是否被设备外壳、接地和防护设计完整覆盖。

对控制柜场景，可继续查看 DIN 导轨电源；若先前只按总功率选择，可回到 工业电源“能用”与“合适”的区别重新补齐安装条件。

提示：防护等级、接地、间距和安装方式需要对应产品说明及设备设计要求，不能仅凭外观照片判断。
